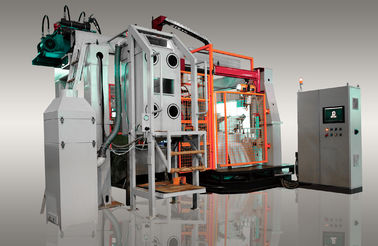

Hiệu suất cao Máy đúc áp suất thấp / Máy LPDC Thiết kế mô đun nhỏ gọn

II: PARAMETERS KỸ THUẬT

1

THIẾT BỊ CƠ BẢN

MỘT NHÂN VIÊN

HAI NHÂN VIÊN

1.1

GIỚI THIỆU

NỘI DUNG CHANNEL

3 HƯỚNG DẪN

3 HƯỚNG DẪN

SỨC CHỨA

1800 KG

1800kg

NĂNG LỰC MELTING

350 KG / H

520 KG / H

MỸ PHẨM ĐIỆN

3 * 35 kw

2 * 80 kw

TIÊU THỤ ĐIỆN @ TẠM THỜI GIỮ 950 ℃

35KW

35KW

Tối đa. của lò

1250oC

1250oC

1.2

NHÂN VIÊN

1, HƯỚNG DẪN DÂY CHUYỀN

2, QUÀ TẶNG

Tối đa Tốc độ của Manipulator (S)

20 mét / phút.

35 ° / giây.

1.3

THỦY LỰC THỦY LỰC

ĐỘNG CƠ DỊCH VỤ: 1 * 7.5KW

ĐỘNG CƠ DỊCH VỤ: 2 * 7.5KW

DẦU

Ethylene glycol

CYLINDRES

Than chì: 63 * 100 * 2 bộ
Xoay: 63 * 215 * 1 bộ
Nâng: 63 * 250 * 1 bộ
Đóng cửa: 50 * 372 * 1 bộ
Đột quỵ: 32 * 50 * 2 bộ

ÁP LỰC LÀM VIỆC NOMINAL

8MPa

NHIỆT ĐỘ DẦU THỦY LỰC

≤52oC

1,4

ĐƠN VỊ PHÂN PHỐI NƯỚC

Nước làm mát cho cuộn lò, tắm than chì và hệ thống thủy lực

Giá trị PH

7 ~ 8,5

Áp lực nước

3-5 thanh

Nhiệt độ nước

20 ± 2oC

Dòng chảy

≥15L / phút 80L / phút

1,5

ĐƠN VỊ ÁP LỰC

Khí nén để làm sạch khuôn, van pnical, làm sạch lò, đúc và van an ninh, vv

Áp suất khí nén

0,6Mpa

Tiêu thụ khí nén

15㎥ / H

1.6

ĐƠN VỊ

ĐỘNG CƠ

1 * 7.5KW

1.7

NỘI THẤT

1 HOA HỒNG RỦI RO

2 ỐNG BẢO VỆ CHO NHIỆT ĐỘ

1 ỐNG RỦI RO

1 PHONG CÁCH

1 ỐNG KÉO VÀ BAO BÌ CHO MỞ RỘNG

1.8

TẮM GRAPHITE

1

1

Kiểm soát nhiệt độ lớp phủ, vật liệu SS316L

1.9

KHÍ

Đầu đốt gas gắn trên nắp lò để sưởi ấm ống riser và sưởi ấm trước.

1.1

KIỂM SOÁT VÀ CÁP ĐIỆN

ĐIỀU KHIỂN PLC

Máy ảnh S7 S7 / 300

HMI (MÀN HÌNH MÀN HÌNH)

1

PHÂN PHỐI NGOÀI TRỜI (L * W * H)

1200 * 500 * 1800mm

1,12

HỆ THỐNG XÓA

PC thông qua Team Viewer và kết nối Internet

2

LỰA CHỌN CHÍNH

MỘT NHÂN VIÊN LD5540-D

HAI NHÂN VIÊN LD5540-S

2.1

ĐƠN VỊ PIECE

Tự động loại bỏ bộ phận, được trang bị một chiếc xe nhận để vận chuyển vật đúc vào xe đẩy lưu trữ trực tiếp.

1

1

2.2

THIẾT BỊ CHIA SẺ

Bột đồng nổ mìn để làm sạch khuôn;

1

1

2.3

ĐƠN VỊ LỌC VÀ GIỚI THIỆU ĐỂ KIẾM GIÁ TRỊ

Để hút bụi oxy hóa kẽm để làm sạch lò

2.4

CẨU VỚI HOIST ĐIỆN

500 kg

500kg

2,5

KHAI THÁC KHAI THÁC CỦA CỬA SỔ L CORI

Tự động mở bằng xi lanh khí nén; Đóng thủ công sau khi cài đặt lõi kết thúc.

3

LỰA CHỌN ĐIỆN

MỘT NHÂN VIÊN LD5540-D

HAI NHÂN VIÊN LD5540-S

3,1

LIÊN HỆ ĐIỆN KHẨN CẤP

1

Với các nút dừng khẩn cấp; cho mục đích an ninh: có cửa tự động khóa và đơn vị hàng rào hoàn chỉnh.

3.2

CÁP ĐẶC BIỆT

10 triệu

4

TÙY CHỌN DIE

MỘT NHÂN VIÊN LD5540-D

HAI NHÂN VIÊN LD5540-S

4.1

HOA HỒNG

4.2

ĐO LƯỜNG NHIỆT ĐỘ

Điều khiển PID

4.3

ĐO LƯỜNG NHIỆT ĐỘ

Điều khiển PID

4,4

BƠM BƠM ĐỂ TIẾP XÚC TIẾP XÚC CỦA TẮM GRAPHITE

4,5

Tối đa Kích thước chết

550 * 400mm

4.6

Tối đa Độ dày chết

2-70mm

4,7

Tối đa Chết đột quỵ

370mm

4,8

Tối đa Trọng lượng chết

200kg

4,9

Tối đa lực lượng đóng cửa

1500kg

4.1

Tối đa lực đẩy

500kg

4.11

Tối đa chết đột quỵ

50mm

5

LỰA CHỌN KHÍ

MỘT NHÂN VIÊN LD5540-D

HAI NHÂN VIÊN LD5540-S

5.1

Áp suất propan

0,5 bar

5,2

Dòng chảy propan

0,225 m3 / giờ

6

TÙY CHỌN TIỆN ÍCH

MỘT NHÂN VIÊN LD5540-D

HAI NHÂN VIÊN LD5540-S

6.1

Kích thước thiết bị: L * W * H

6500 * 6000 * 3400mm

7000 * 7000 * 3687mm

6.2

Tổng khối lượng

13T

6,3

Tổng công suất

125KW

180KW

6,4

Điện áp hoạt động

380V

380V
