| Tên thương hiệu: | DZ |
| Số mẫu: | HLD-650 |
| MOQ: | 1 đơn vị |
| Chi tiết bao bì: | gỗ |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
Máy mài robot tự động 220v cho chân ghế văn phòng, bảo hành một năm

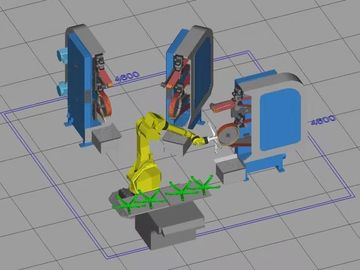

1) Thành phần hệ thống
A. Robot thông minh FANUC M-710IC/50E kg (1 bộ)

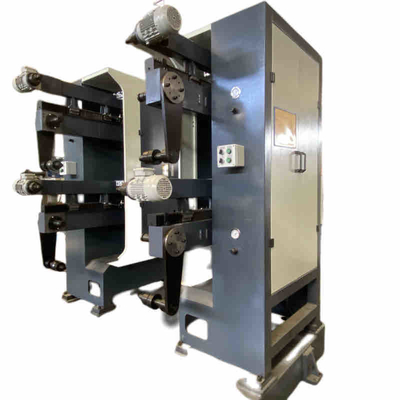

B. Đánh bóng đai cát Mchian (số lượng theo yêu cầu của quy trình, 4 bộ)
C. Bảng cấp dữ liệu trạm đôi (1 bộ)
D. Khay xả (Hai bộ cho mỗi sản phẩm, tùy chỉnh theo mẫu)
E. Máy đệm bánh xe (1 bộ)
2) Quy trình làm việc
1. Đầu tiên, chi tiết gia công cần đánh bóng được đặt thủ công vào khay cấp liệu
bàn (khay được tùy chỉnh và lắp đặt trên bàn cho ăn, vị trí của
chi tiết gia công được ghép và hướng được thống nhất)
2. Sau khi cho ăn xong, nhấn nút bắt đầu, robot sẽ tự động đi cho ăn
bệ và robot sẽ tự động kẹp phôi vào khay.
3. Sau khi hoàn thành phôi, phôi được chuyển đến nơi mài của
máy đai mài mòn cho quá trình mài.
4. Theo yêu cầu của quy trình, robot có thể đánh bóng trên các số lượng đai khác nhau.
5. Sau khi chà nhám và đánh bóng băng tải, chuyển động của băng tải rô-bốt
chi tiết gia công ở vị trí của máy ném vải đánh bóng và bề mặt của
phôi được đánh bóng
6. Sau khi đánh bóng bề mặt xong, robot sẽ di chuyển chi tiết gia công đến cấp liệu
nền tảng.
7. sau đó rô-bốt tải lại chi tiết gia công lên bệ tiếp liệu, lặp lại quy trình trên
Quá trình
Các bước Máy mài đai cát 100 #
Máy mài đai cát 240 #
Máy mài đai cát 600#
Máy mài đai cát 800#
4) Cấu hình và chi tiết thiết bị
| Mã số | Tên | Số lượng | Mục | Thương hiệu | Nhận xét |
| 1 | FANUC | 1 |
1. Cánh tay robot 2. Tủ điều khiển Robot 3. Thiết bị dạy học Robot |
FANUC | |
| 2 | Máy đánh bóng đai cát | 4 | Thẳng đứng | ĐZ | |
| 3 | Máy đệm bánh xe | 1 | Thẳng đứng | ĐZ | |
| 4 | Bảng nguồn cấp dữ liệu trạm đôi | 1 | Giá đỡ, xi lanh, hệ thống định vị | ĐZ | |
| 5 | khay xả | 2 | Nhôm | ĐZ | |
| 6 | Kẹp của Robot | 1 | ĐZ | ||
| 7 | Hệ thống điều khiển điện | 1 | PLC, màn hình cảm ứng |
Nhấn vào liên kết để xem video:
https://www.youtube.com/watch?v=kv3QiZceUxI&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=7
|
