Thông tin chi tiết sản phẩm:
|
|
| Nguồn gốc: | TRUNG QUỐC (ĐẠI LỤC) |
|---|---|
| Hàng hiệu: | DZ |
| Chứng nhận: | CE ISO |
| Số mô hình: | NC-62 |
|
Thanh toán:
|
|
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Gỗ |
| Thời gian giao hàng: | 30 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 100 bộ / bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Kích thước (L * W * H): | 3000 * 3100 * 2900mm | Máy điện: | 16,5KW |
|---|---|---|---|
| Điện áp định mức: | 380V | Tối đa Đường kính bánh xe đánh bóng: | 600mm |
| <i>Min.</i> <b>Tối thiểu.</b> <i>Diameter of polishing wheel</i> <b>Đường kính bánh xe đánh bóng</b>: | 400mm | Hành trình trục X (mm): | 1200 |
| Hành trình trục Y (mm): | 1100 | Hành trình trục Z (mm): | 700 |
| Hành trình trục U (mm): | ± 90 ° | Hành trình trục V (mm): | ± 360 ° |
| Hành trình trục W (mm): | ± 360 ° | Tên: | máy đánh bóng robot |
Mô tả sản phẩm

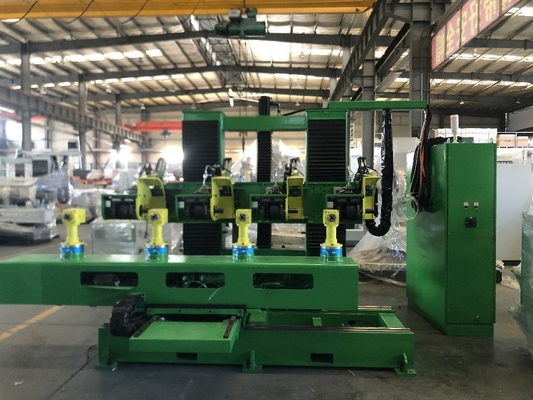

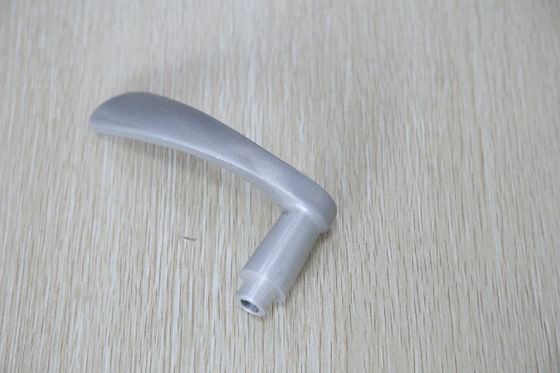

Máy đánh bóng tự động điều khiển kỹ thuật số hoàn toàn để đánh bóng ổ khóa / tay nắm cửa
• Hệ thống điều khiển chuyển động Promax Italy cho các chức năng xử lý Đồng phục & Chất lượng cao
• 6 trục NC nội suy có thể lập trình
• Động cơ đệm chính 4 số, 1500 vòng / phút & 7,5 kw mỗi cái, Siemens Servo Đức
• Màn hình cảm ứng màu LCD 7 ”của hộp Teach
• Nền móng máy nặng bằng thép, độ dày 250 mm
• Bánh răng & thanh răng có độ chính xác cao với rãnh trượt cho Truyền động X / Y.
• Cấu trúc chính trục Y được hàn bằng ống vuông và tôi luyện để tạo sự ổn định và độ cứng.Y
• Cấu trúc chính trục Z được hàn liền mạch, độ cứng tốt, độ chính xác cao và tốc độ di chuyển cao.
• Hộp lái hộp số W-Axis, Nhập khẩu từ Đài Loan.
• Vỏ kính thiên văn của trục X / Y làm bằng thép.
• Tự động bù áp
• Hệ thống bôi trơn tự động
• Cổng USB, phím khóa bộ nhớ chuyển đổi usb
• Đèn máy để chỉ báo
CÁC THÔNG SỐ KỸ THUẬT
| Sr. Không. |
Sự miêu tả | UOM | Sự chỉ rõ |
| 1 | Mô hình máy | NC64L | |
| 2 | Bàn: | ||
| Kích thước bảng (LxW) | mm | 2740 * 375 | |
|
Chiều cao từ mặt đất (không có vật cố định)
|
mm | 880 | |
| Tốc độ quay của đồ gá | vòng / phút | 20 | |
| Số lượng trạm lập chỉ mục | Không. | 4 | |
| Kích thước trạm / Đường kính làm việc.(tối đa) | mm | 350 | |
| Loại bảng |
Di chuyển - bàn di chuyển bằng trục vít me / vít me. Được điều khiển bởi động cơ servo.
|
||
| Động cơ giảm tốc cho bàn | Động cơ servo | ||
| Kẹp linh kiện / Tiêu thụ không khí | 2 M3 / giờ | ||
| Trạm tốc độ quay Động cơ | RPM | 1500 | |
| 2 | Trục X / Y / Z / U / V / W: | ||
| Trục X | mm | 1000 | |
| Trục X tối đa.tốc độ | m / phút | 20 | |
| Hành trình trục Y | mm | 900 | |
| Trục Y tối đa.tốc độ | m / phút | 20 | |
| Hành trình trục Z | mm | 700 | |
| Trục Z tối đa.tốc độ | m / phút | 20 | |
| Trục U | Bằng cấp. | ± 90 ° | |
| Trục U tối đa.tốc độ | Độ / giây | 20 | |
| Trục V | Bằng cấp. | ± 360 ° | |
| Trục V cực đại.tốc độ V | Độ / giây | 30 | |
| Trục W | Bằng cấp. | ± 360 ° | |
| Trục W tối đa.tốc độ | Độ / giây | 30 | |
| 3 | Đầu đánh bóng / đánh bóng: | ||
| Số lượng người đứng đầu | Không. | 4 | |
| Động cơ đánh bóng trục chính | KW | 30 (4 no x 7,5 kw mỗi cái) | |
| Chiều cao công việc cho phép | mm | 300 | |
| Kích thước bánh xe đánh bóng (tiêu hao) | mm | 600 * 60 * 15 mm | |
| Hợp chất đánh bóng (tiêu hao) | Gõ phím | Sáp rắn | |
| Kích thước hợp chất đánh bóng (tiêu hao) | mm | 450 * 55 * 30 mm | |
|
Ứng dụng hợp chất đánh bóng
|
Thiết bị tự động để nạp hợp chất rắn vào bánh xe đánh bóng một cách thường xuyên. | ||
| Bánh xe đánh bóng (tiêu hao) | Làm | TRUNG QUỐC - MADE IN XIAMEN | |
| Hợp chất đánh bóng (tiêu hao) | Làm | TRUNG QUỐC - MADE IN XIAMEN | |
| Loại bánh xe đánh bóng | Bông, bánh xe khâu rắn | ||
| 4 | Tự động bù áp | Có sẵn | |
| 5 | Áp suất khí nén | Quán ba | 6 thanh |
| 6 | Đường kính của kết nối hút để thu gom bụi | mm | 500 * 500 (2 kết nối mỗi máy) |
| 7 | Tổng tải được kết nối | Kw | 43 |
| số 8 | Máy hút bụi | ||
| 9 | Kích thước máy (L × W × H) | mm | 5300 * 3400 * 3000 |
| 10 | Tổng trọng lượng máy | Kilôgam | 8000 |
| 11 | Động cơ đệm trục chính | Năng lực & Thực hiện | 7,5 Kw - Động cơ Servo SIEMENS (4 Số) Mẫu số - 1FL6096-1AC61-2LB1 |
| 12 | Động cơ bánh răng và Hộp số cho tất cả các trục | Làm | Ý Rossi |
| 13 | Vòng bi | Làm | NSK NHẬT BẢN Vòng bi rãnh sâu - 6005zz Vòng bi rãnh sâu - 6007zz Vòng bi rãnh sâu - 6015zz Vòng bi rãnh sâu - 6018zz Vòng bi rãnh sâu - 6204zz Vòng bi rãnh sâu - 6209zz Vòng bi tiếp xúc góc - 7004C Ghế hỗ trợ - FK25-B Ghế hỗ trợ - FF25-B Vòng bi lót - LML16UU Vòng bi kim - KR26 |
| 14 | Xi lanh khí nén | Làm | AirTAC ĐÀI LOAN |
| 15 | Thiết bị đóng cắt | Làm | ABB-SWISS |
| 16 | Nút ấn | Làm | ABB-SWISS |
| 17 | Bộ điều khiển chuyển động / Hệ thống điều khiển và động cơ servo | Làm | PROMAX - Ý |
| 18 | Hộp giảm tốc Worm | Làm | Ý Rossi |
| 19 | Trượt tuyến tính và trục vít | Làm | HIWIN - Đài Loan |
| 20 | Ổ đĩa Servo | Làm | PROMAX - Ý |
| 21 | Tự động đền bù | Làm | PROMAX - Ý |
| 22 | Công tắc tơ | Làm | ABB-SWISS |
| 23 | Bảng điều khiển điện | Làm | DELTA - Đài Loan |
| 24 | Giá đỡ cầu chì | Làm | SỰ TIN CẬY |
| 25 | Rơle nhiệt | Làm | ABB-SWISS |
| 26 | Đèn báo ba màu | Làm | HNTD |
| 27 | Điều khiển biến áp | Làm | TENGNE |
| 28 | Cáp | Làm | TRUNG QUỐC-TAIYANG |
| 29 | Ổn áp | Kva | 60 Kva, 1 không.(Đã bao gồm trong giá máy) |
| 30 | Chi phí cố định / Chi phí Gripper | Số lượng. | Một bộ-4 đơn vị (Đã bao gồm trong giá máy) |
| 31 | Bảo hành máy | 1 năm | |
| 32 | Bảo hành bộ điều khiển | 2 năm | |
